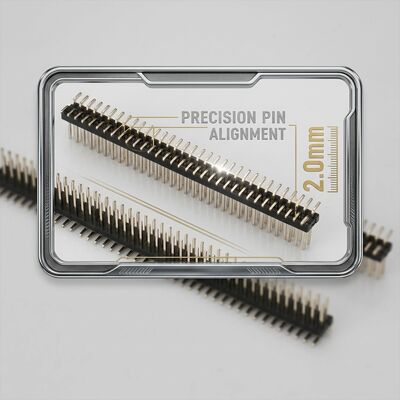

Conector de encabezado de pin masculino de doble fila de apilamiento elevado de 2,54 mm de altura extendida de la placa de PCB

Nuestro conector de cabezal macho de doble fila de altura elevada para apilamiento, paso de 2.54 mm y espaciador de placa de circuito impreso de altura extendida, representa una solución de interconexión diseñada con precisión para conexiones fiables de placa a placa y de cable a placa en aplicaciones electrónicas exigentes. Fabricada con aislamiento termoplástico PA6T de alta temperatura y contactos de latón estampados de precisión, esta serie de conectores ofrece un rendimiento eléctrico constante en una amplia gama de condiciones de funcionamiento. Cada conector se somete a una rigurosa inspección de calidad, que incluye mediciones de resistencia de contacto, pruebas de resistencia de aislamiento e inspección visual bajo aumento para garantizar la conformidad con las normas internacionales.

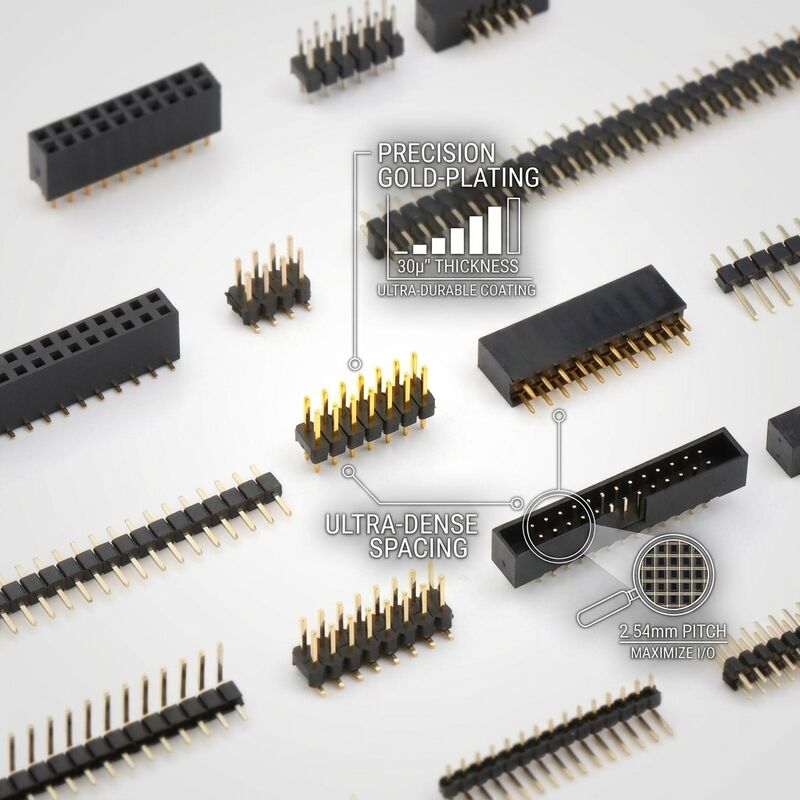

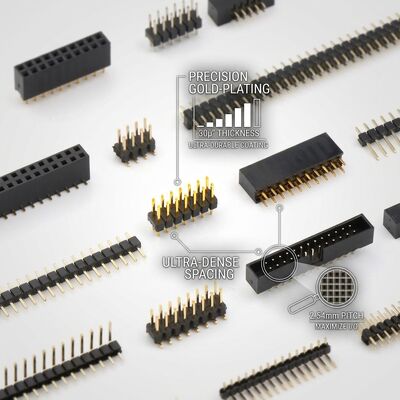

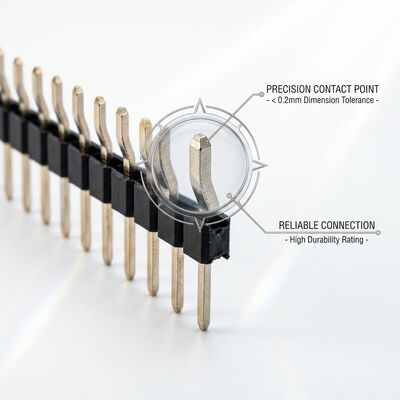

El sistema de contacto utiliza pines de aleación de latón de alta conductividad con chapado selectivo de oro o estaño sobre niquelado, proporcionando una resistencia superior a la corrosión y ciclos de acoplamiento fiables que superan los puntos de referencia de la industria. Nuestras líneas de montaje automatizadas emplean tecnología de inserción de precisión que garantiza una alineación y coplanaridad de pines consistentes, factores críticos para un montaje exitoso de PCB en entornos de producción de alto volumen. El cuerpo del aislante está moldeado a partir de material PA6T con clasificación UL94V-0 reforzado con un 30% de fibra de vidrio, ofreciendo una estabilidad térmica excepcional hasta 105°C de temperatura de funcionamiento continuo, manteniendo al mismo tiempo la precisión dimensional.

• Altura de Aislante Extendida:La altura personalizable del cuerpo del aislante, de 7.0 mm a 25.0 mm, proporciona un espaciado preciso de PCB a PCB para la holgura de componentes en arquitecturas de placas apiladas
• Opción de Cola de Pin Larga:Las colas pasantes extendidas de hasta 15.0 mm acomodan PCBs gruesos y apilamientos de múltiples placas, manteniendo la integridad completa de la unión de soldadura
• Listo para Interconexión Mezzanine:Permite conexiones fiables de placa a placa en arquitecturas de tarjetas mezzanine, con personalizaciones de longitud de pin disponibles para que coincidan con las alturas de apilamiento específicas del sistema
• Amigable con la Gestión Térmica:El diseño elevado crea una brecha de aire entre las placas de circuito impreso para mejorar la refrigeración por convección de los componentes que generan calor montados entre las placas apiladas
• Diseño Anti-Mecha:La característica opcional anti-mecha en las colas de soldadura evita la migración del flujo de soldadura hacia arriba por el pin durante la soldadura por ola, preservando la integridad del área de contacto
• Característica de Guía de Alineación:Disponible con postes de alineación integrados o pines guía en las posiciones finales para garantizar una alineación precisa del acoplamiento en ensamblajes de tarjetas mezzanine de acoplamiento ciego

Los cabezales de pin de apilamiento elevado son el componente de interconexión crítico en arquitecturas de sistemas electrónicos modulares, incluyendo pilas de computadoras embebidas PC/104, sistemas de bus de fondo VMEbus y CompactPCI, e interfaces de módulos de expansión PLC industriales. La altura extendida del aislante acomoda componentes altos como condensadores electrolíticos, transformadores y disipadores de calor montados en la PCB inferior, permitiendo un empaquetado de circuitos tridimensional que maximiza la funcionalidad dentro de volúmenes de recinto limitados. Estos conectores también son esenciales para los diseños de placas de expansión HAT de Arduino y Raspberry Pi donde se requiere un espaciado preciso de placa a placa para la alineación del conector, y para pilas de módulos ECU automotrices en instalaciones de compartimentos de motor con espacio limitado donde las interconexiones elevadas proporcionan conexiones tolerantes a vibraciones con separación térmica entre las etapas de potencia generadoras de calor y la electrónica de control sensible.

Los conectores se empaquetan en bandejas antiestáticas con profundidades de cavidad que coinciden con la variante de altura del aislante específica para evitar la flexión de los pines durante el transporte. Empaquetado en tubo disponible para configuraciones de altura estándar. Cada paquete incluye informes de inspección dimensional para la verificación de la altura del aislante y la rectitud de los pines. Se ofrecen servicios de kitting personalizados, incluyendo juegos de conectores de apilamiento macho-hembra preensamblados con hardware espaciador a juego y tornillos de montaje, para soluciones de interconexión mezzanine llave en mano.

Nuestra planta de fabricación opera bajo un sistema de gestión de calidad certificado ISO 9001:2015 con trazabilidad integral desde la recepción de materias primas hasta el envío del producto terminado. Cada lote de producción se somete a un control de procesos estadísticos, y la documentación del certificado de conformidad está disponible bajo petición. Mantenemos un inventario sustancial de configuraciones estándar para apoyar los requisitos de entrega justo a tiempo, al tiempo que ofrecemos personalización flexible para longitudes de pin especializadas, opciones de chapado y formatos de empaquetado. Las muestras de ingeniería están disponibles en 48 horas para pruebas de calificación, y nuestro equipo técnico proporciona soporte de ingeniería de aplicaciones para ayudar con la selección de conectores y la optimización del diseño de PCB. Con más de una década de experiencia en fabricación de conectores, estamos comprometidos a ofrecer soluciones de interconexión que superen las expectativas de rendimiento, manteniendo al mismo tiempo precios competitivos para programas de producción en volumen.
