Punto fino 1.27mm Dual Row SMT Conector de encabezado de alfiler masculino Diseño de montaje de superficie de PCB compacto

Nuestro conector macho de pines de doble fila SMT de paso fino de 1,27 mm representa una solución de interconexión diseñada con precisión para conexiones fiables de placa a placa y de cable a placa en aplicaciones electrónicas exigentes. Fabricada con aislamiento termoplástico PA6T de alta temperatura y contactos de latón estampados de precisión, esta serie de conectores ofrece un rendimiento eléctrico constante en una amplia gama de condiciones de funcionamiento. Cada conector se somete a una rigurosa inspección de calidad, que incluye mediciones de resistencia de contacto, pruebas de resistencia de aislamiento e inspección visual bajo aumento para garantizar la conformidad con las normas internacionales.

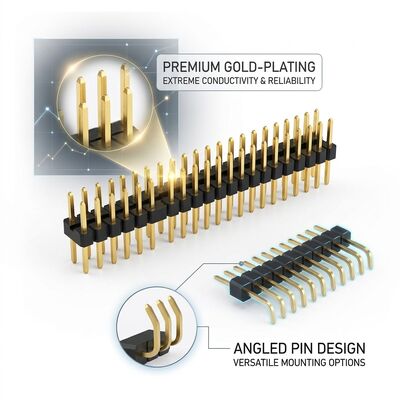

El sistema de contactos utiliza pines de aleación de latón de alta conductividad con chapado selectivo de oro o estaño sobre niquelado, lo que proporciona una resistencia superior a la corrosión y ciclos de acoplamiento fiables que superan los puntos de referencia de la industria. Nuestras líneas de montaje automatizadas emplean tecnología de inserción de precisión que garantiza una alineación y coplanaridad de pines consistentes, factores críticos para un montaje de PCB exitoso en entornos de producción de alto volumen. El cuerpo del aislante está moldeado a partir de material PA6T con clasificación UL94V-0 reforzado con un 30% de fibra de vidrio, lo que ofrece una estabilidad térmica excepcional hasta 105 °C de temperatura de funcionamiento continuo, manteniendo al mismo tiempo la precisión dimensional.

• Huella ultracompacta: El paso de 1,27 mm ofrece un ahorro de espacio del 50 % en comparación con los conectores de paso estándar de 2,54 mm, lo que permite diseños de PCB de alta densidad para productos electrónicos miniaturizados
• Microcontactos de precisión: Sección transversal de pin cuadrado de 0,40 mm x 0,40 mm con tolerancias dimensionales ajustadas que garantizan un acoplamiento fiable con los conectores hembra de 1,27 mm correspondientes
• Diseño de bajo perfil: Altura del aislante de 1,5 mm por encima de la superficie de la PCB que se adapta a diseños de carcasas delgadas, con variantes de perfil ultrabajo opcionales disponibles hasta 1,0 mm
• Integridad de la señal optimizada: La longitud de pin reducida y las características de impedancia consistentes admiten señales digitales de alta velocidad de hasta 3 Gbps en configuraciones de par diferencial
• Rango de temperatura industrial: Funciona de forma fiable de -55 °C a +125 °C, lo que lo hace adecuado para aplicaciones aeroespaciales, de perforación de pozos y automotrices bajo el capó
• Precisión de cinta y carrete: El diseño de bolsillo con una precisión posicional de 0,15 mm garantiza un rendimiento constante de recogida y colocación a velocidades de colocación superiores a 20.000 CPH

Los conectores macho de paso fino de 1,27 mm son esenciales para la electrónica miniaturizada de próxima generación, incluidos los interconectores de módulos de unidades de estado sólido (SSD), dispositivos portátiles de monitorización de la salud, accesorios de prueba de módulos de cámaras de teléfonos inteligentes y tarjetas mezzanine FPGA compactas. El paso reducido permite conexiones de alto número de pines en módulos de computación de borde IoT, instrumentos portátiles de espectroscopia y aviónica de drones miniaturizados donde cada milímetro de espacio en la PCB es crítico. Estos conectores también están encontrando una adopción creciente en las interfaces de calibración de arreglos de antenas de onda milimétrica 5G y los interconectores de módulos de radar de phased-array que requieren conexiones densas y con impedancia controlada.

Embalados en carretes de 178 mm o 330 mm con cinta transportadora gofrada de 16 mm de ancho, de 500 a 1000 piezas por carrete según el número de pines. Sellado al vacío en bolsas de barrera contra la humedad con desecante, cumpliendo los requisitos MSL 3. Cada etiqueta del carrete incluye un código Data Matrix 2D para la trazabilidad automatizada, y proporcionamos recomendaciones detalladas de diseño de apertura de plantilla de soldadura y directrices de perfil de reflujo para garantizar la optimización del rendimiento de ensamblaje en el primer intento.

Nuestra planta de fabricación opera bajo un sistema de gestión de calidad certificado ISO 9001:2015 con trazabilidad integral desde la recepción de materias primas hasta el envío del producto terminado. Cada lote de producción se somete a monitorización de control estadístico de procesos, y la documentación del certificado de conformidad está disponible bajo petición. Mantenemos un inventario sustancial de configuraciones estándar para respaldar los requisitos de entrega justo a tiempo, al tiempo que ofrecemos personalización flexible para longitudes de pines especializadas, opciones de chapado y formatos de embalaje. Las muestras de ingeniería están disponibles en 48 horas para pruebas de calificación, y nuestro equipo técnico proporciona soporte de ingeniería de aplicaciones para ayudar con la selección de conectores y la optimización del diseño de PCB. Con más de una década de experiencia en fabricación de conectores, estamos comprometidos a ofrecer soluciones de interconexión que superen las expectativas de rendimiento y mantengan precios competitivos para programas de producción en volumen.
