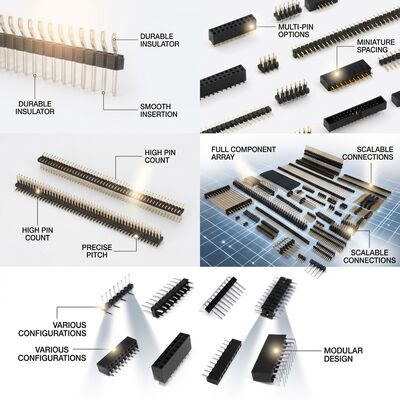

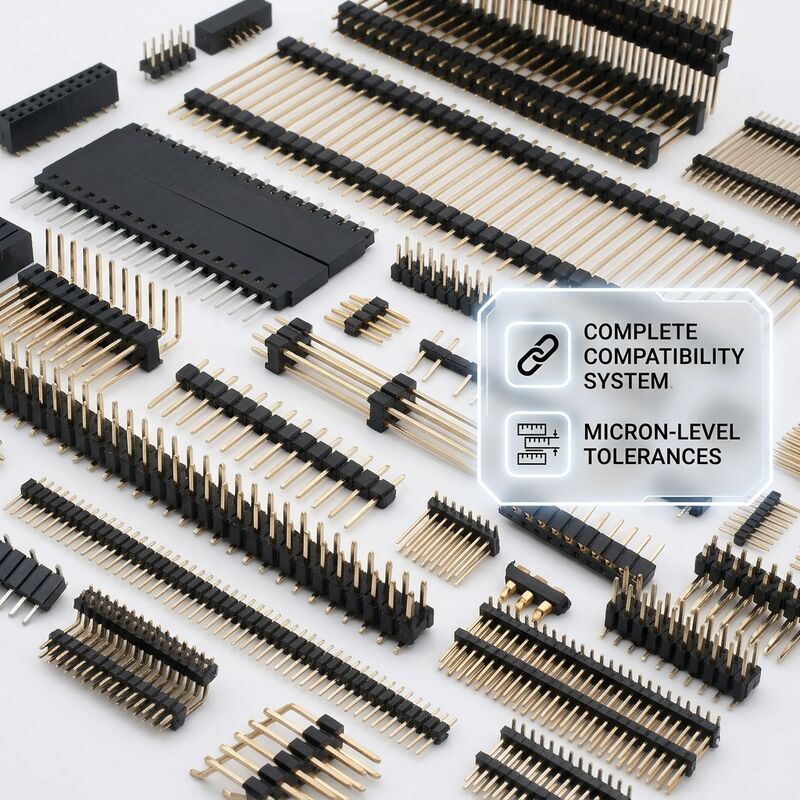

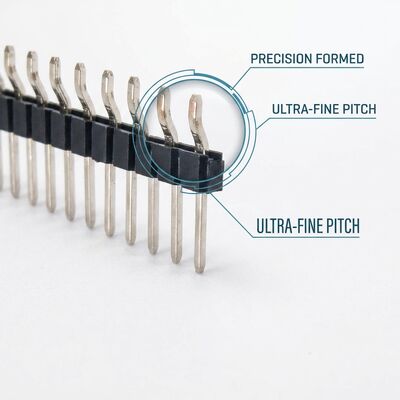

SMT Superficie de montaje de doble fila Conector de encabezado de alfiler masculino de 2,54 mm Pitch PCB de 80 pines de reflujo compatible

Nuestro conector de cabeza de pin masculino SMT de doble fila.54mm Pitch PCB 80-Pin Reflow Compatible representa una solución de interconexión de ingeniería de precisión diseñada para conexiones confiables de placa a placa y de cable a placa en aplicaciones electrónicas exigentesFabricado con aislamiento termoplástico PA6T a alta temperatura y contactos de latón estampados con precisión.Esta serie de conectores ofrece un rendimiento eléctrico constante en una amplia gama de condiciones de funcionamientoCada conector se somete a una inspección de calidad rigurosa que incluye la medición de la resistencia al contacto, pruebas de resistencia al aislamiento,y inspección visual bajo aumento para garantizar la conformidad con las normas internacionales.

El sistema de contacto utiliza pines de aleación de latón de alta conductividad con recubrimiento selectivo de oro o estaño sobre una base de níquel.proporcionan una resistencia superior a la corrosión y ciclos de apareamiento fiables que superan los puntos de referencia de la industriaNuestras líneas de ensamblaje automatizadas emplean tecnología de inserción de precisión que asegura una alineación constante de los pines y coplanaridad,factores críticos para el éxito del montaje de PCB en entornos de producción de gran volumenEl cuerpo del aislante está moldeado de material PA6T con clasificación UL94V-0 reforzado con 30% de fibra de vidrio.que ofrece una estabilidad térmica excepcional hasta 105 °C a una temperatura de funcionamiento continua, manteniendo la exactitud dimensional.

• Integración completa del proceso SMT:El diseño SMT de dos filas elimina los requisitos de ensamblaje de tecnología mixta, lo que permite una producción de montaje de superficie al 100% con pasos de proceso reducidos y tiempos de ciclo más rápidos
• Impresión de soldadura optimizada:Patrón de suelo de PCB diseñado según las directrices IPC-7351 con filetes de dedos extendidos, que garantizan una formación robusta de la unión de soldadura verificada mediante inspección por rayos X y análisis de sección transversal
• Construcción a altas temperaturasAislador PA6T con 30% de fibra de vidrio destinado a múltiples ciclos de reflujo sin plomo, manteniendo la integridad mecánica y el rendimiento eléctrico a través de temperaturas máximas de 260 °C
• Diseño anti-tombstoning:La distribución de masa térmica equilibrada entre ambas filas evita defectos de tombstoning durante el reflujo, con la geometría simétrica de la almohadilla optimizada a través de estudios de perfiles térmicos
• Inspección automatizada lista:Configuración de plomo de ala de gaviota proporciona una visibilidad clara del filete de soldadura tanto para los sistemas de inspección óptica manuales como automáticos, reduciendo el tiempo del ciclo de QC después del reflujo
• Confiabilidad a nivel de la Junta:Validado mediante ciclos de temperatura (-40°C a +125°C, 1000 ciclos) y ensayos de choque mecánico según la norma IEC 60068-2-27, garantizando la fiabilidad de campo en ambientes de funcionamiento adversos

Las cabeceras de pin SMT de doble fila están diseñadas específicamente para ensambles de PCB de alta densidad en infraestructuras de telecomunicaciones, incluidas las unidades de radio de células pequeñas 5G, las placas de suscriptores de terminales ópticos,y módulos de tejido de conmutación de red donde la optimización del espacio de la placa es críticaEl formato SMT de dos filas permite soluciones de interconexión compactas para equipos portátiles de imágenes médicas, tableros de control de vuelo de drones,y módulos de sensores avanzados de sistema de asistencia al conductor (ADAS) que requieren un sistema fiable, conexiones de montaje de superficie resistentes a las vibraciones.Estos conectores también sirven como encabezados de programación y depuración en placas de pasarela de IoT densamente pobladas donde las restricciones de espacio libre vertical impiden alternativas de agujero.

Embalado en carretes de 330 mm de diámetro con cinta adhesiva en relieve de 24 mm de ancho, 400 piezas por carrete estándar.Las bobinas están selladas individualmente al vacío en bolsas de barrera de humedad que cumplen los requisitos de sensibilidad a la humedad IPC/JEDEC J-STD-033Cada carrete incluye una tarjeta de indicador de humedad y un paquete de desecante.y apoyamos la notificación anticipada de buques EDI 856 con serialización a nivel de carrete para la integración de la cadena de suministro OEM.

Nuestra planta de fabricación opera bajo el sistema de gestión de calidad certificado ISO 9001:2015 con una trazabilidad completa desde la recepción de la materia prima hasta el envío del producto terminado.Cada lote de producción se somete a un seguimiento estadístico del control de procesos, y el certificado de documentación de conformidad está disponible a petición.Mantenemos un inventario sustancial de configuraciones estándar para soportar los requisitos de entrega justo a tiempo mientras ofrecemos personalización flexible para longitudes de alfiler especializadasLas muestras de ingeniería están disponibles en 48 horas para pruebas de calificación.y nuestro equipo técnico proporciona apoyo de ingeniería de aplicaciones para ayudar con la selección de conectores y optimización de diseño de PCBCon más de una década de experiencia en la fabricación de conectores,Estamos comprometidos a ofrecer soluciones de interconexión que superen las expectativas de rendimiento manteniendo precios competitivos para los programas de producción en volumen.
