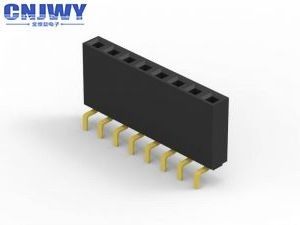

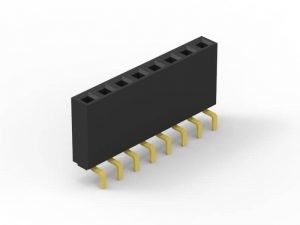

A través del agujero 40 Pin cabeza de PCB femenino, fila única cabeza femenina duradero

Conector de cabecera de PCB negro de fila única a través del agujero de 40 pines de plástico PBT

Información sobre el producto:

1El lanzamiento:2.54 mm ((0.1')

2. Nombre del producto: Conector de cabeza de PCB/cabeza femenina

3Número de fila:Sólo

4Calificación actual:3.0 AMP

5Resistencia de contacto: 20 mΩ máximo

6. Resistir a la tensión: 500 V AC/DC

7. Resistencia al aislamiento:1000 mΩ Min

8Temperatura de funcionamiento: -40°C a +105°C

9Material de contacto: bronce de fósforo

10- Plastificación de contacto: Flash de oro.

11Material aislante: PA6T + 30% GF UL94V-0

12Tipo de montaje:DIP/a través del agujero

13Terminado: soldador

14. Color: Negro

15Temperatura de soldadura: 260°C durante 10 segundos

¿Qué es un conector de PCB?

Los conectores de placas de circuitos impresos son sistemas de conexión, que se utilizan para transferir señales o energía de un PCB a otro, o a o desde el PCB desde otra fuente en la construcción del equipo.Como los PCB no están conectados entre sí y pueden ensamblarse más adelante en un proceso de producción, proporcionando un método fácil de diseño para la fabricación.

Orientación del conector de PCB

El término PCB Connector se refiere a un sistema de conexión multipin básico, generalmente en un diseño rectangular.Una pareja de apareamiento de conectores de PCB será ya sea para tablero a tablero o cable a tablero (cable a tablero)Los diseños de tablero a tablero pueden dar una gama de orientaciones de conexión de PCB, todas basadas en incrementos de 90 grados: paralelo o mezzanineÁngulo recto, placa base a placa base un conector es vertical, otro horizontal; 180 grados, coplanar, borde a borde ambos conectores son de orientación horizontal.

Otros nombres de los conectores de PCB

Los conectores de PCB se conocen como productos de interconexión de PCB. También se utilizan términos específicos para los dos lados de la conexión.Conectores de PCB masculinos generalmente denominados encabezados de pines, ya que son simplemente filas de pines, mientras que los conectores de PCB femeninos se denominan enchufes, receptores o incluso (un poco confuso) receptores de encabezado.

Nuestras ventajas:

A. No. Capacidad de investigación y desarrollo:

Una fuerte capacidad de investigación y desarrollo en el diseño de productos y el desarrollo de moldes permite a CNJWY evaluar el nuevo producto, lo que podría ayudar a los clientes a ahorrar tiempo.

B. Producción OEM/ODM

CNJWY tiene nuestras propias líneas de ensamblaje de galvanizado, estampado, moldeo, inyección y embalaje.

C. Garantía de la calidad

Siguiendo estrictamente las demandas de ISO9001-2015, CNJWY es capaz de producir productos de la más alta calidad.

D. Precio competitivo

Con más de 10 años de experiencia en la producción, CNJWY siempre se especializa en mejorar la capacidad de producción. La competitividad proporciona un precio competitivo para los clientes valorados.

Ámbito de aplicación:

Conector de cabecera de PCB ampliamente utilizado en electrónica, aparatos eléctricos, Instrumentos en la conexión general de los componentes principales de la corriente de transmisión de señal.
