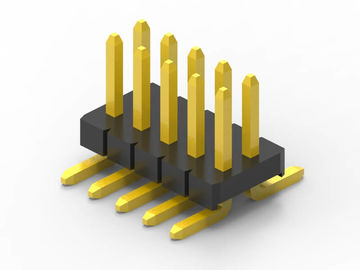

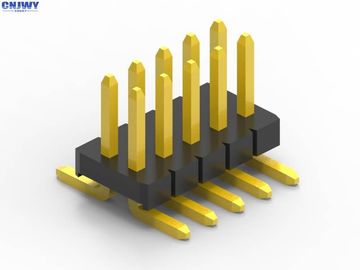

Conector de cabezal de PCB masculino SMD / SMT personalizado de 1.27 mm 2 pines a 50 pines

1.27 mm Conector de cabeza de alfiler masculino con embalaje de bobina CAP Tipo SMT

Especificaciones:

1El lanzamiento:1.27 mm ((0.079')

2. Nombre del conector: conector de PCB/cabezón del pin

3Material de aislamiento: PA6T UL 94-V0

4Material de contacto: aleación de cobre

5: Tipo de montaje: SMD/SMT

6: Número de fila: doble

7En contacto con el final: oro sobre el níquel

8Terminado: soldador

9Color estándar (Negro) o puede ser personalizado

10: Calificación actual:1.0 AMP

11: Resistir a la tensión: 500 V CA/CC

12: Resistencia de contacto: 20 mΩ máximo

13: Forma del contacto: Pin cuadrado

14: longitud del pin: personalización

15: Pin disponible: 2 pines a 50 pines

¿Qué es un conector de PCB?

Los conectores de circuitos impresos son sistemas de conexión montados en PCB.o a o desde el PCB de otra fuente en la construcción del equipoProporcionan un método fácil de diseño para la fabricación, ya que los PCB no están conectados entre sí y pueden ensamblarse más adelante en un proceso de producción.

Orientación del conector de PCB

El término PCB Connector se refiere a un sistema de conexión multipin básico, generalmente en un diseño rectangular.Una pareja de apareamiento de conectores de PCB será ya sea para tablero a tablero o cable a tablero (cable a tablero)Los diseños de placa a placa pueden dar una gama de orientaciones de conexión de PCB, todas basadas en incrementos de 90 grados:

• Paralelas o entreplanas ambos conectores tienen orientación vertical;
• 90 grados, ángulo recto, placa base a placa base, un conector es vertical, otro horizontal;
• 180 grados, Coplanar, de borde a borde, ambos conectores están orientados horizontalmente.

Otros nombres de los conectores de PCB

Los conectores de PCB pueden ser conocidos como productos de interconexión de PCB. También se utilizan términos específicos para los dos lados de la conexión.No son más que filas de alfileres.Los conectores de PCB femeninos pueden llamarse enchufes, receptores o incluso (un poco confuso) receptores de encabezado.

Aplicación del producto

Cabecera de alfiler masculino ampliamente utilizado en diferentes industrias tales como automóviles, equipos médicos, computadoras y así sucesivamente. Como a continuación la imagen es escenarios de aplicación.Para más detalles puede contactar directamente con nuestra tienda de té.
