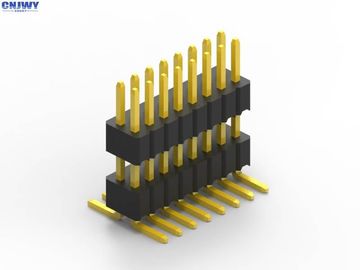

Personalizado 1.27 Pitch Pin Header, 2 pines para 50 pines Conector de tablero a tablero

Conector de cabezal de PCB de plástico doble aislamiento negro tipo SMT de doble fila

Especificaciones:

1El lanzamiento:1.27 mm ((0.079')

2. Nombre del conector: conector de PCB/cabezón del pin

3Material de aislamiento: PA6T UL 94-V0

4Material de contacto: aleación de cobre

5: Tipo de montaje: SMD/SMT

6: Número de fila: doble

7En contacto con el final: oro sobre el níquel

8Terminado: soldador

9Color estándar (Negro) o puede ser personalizado

10: Calificación actual:1.0 AMP

11: Resistir a la tensión: 500 V CA/CC

12: Resistencia de contacto: 20 mΩ máximo

13: Forma del contacto: Pin cuadrado

14: longitud del pin: personalización

15: Pin disponible: 2 pines a 50 pines

¿Qué es un conector de PCB?

Los conectores de circuitos impresos son sistemas de conexión montados en PCB.o a o desde el PCB de otra fuente en la construcción del equipoProporcionan un método fácil de diseño para la fabricación, ya que los PCB no están conectados entre sí y pueden ensamblarse más adelante en un proceso de producción.

Orientación del conector de PCB

El término PCB Connector se refiere a un sistema de conexión multipin básico, generalmente en un diseño rectangular.Una pareja de apareamiento de conectores de PCB será ya sea para tablero a tablero o cable a tablero (cable a tablero)Los diseños de placa a placa pueden dar una gama de orientaciones de conexión de PCB, todas basadas en incrementos de 90 grados:

• Paralelas o entreplanas ambos conectores tienen orientación vertical;
• 90 grados, ángulo recto, placa base a placa base, un conector es vertical, otro horizontal;
• 180 grados, Coplanar, de borde a borde, ambos conectores están orientados horizontalmente.

Otros nombres de los conectores de PCB

Los conectores de PCB pueden ser conocidos como productos de interconexión de PCB. También se utilizan términos específicos para los dos lados de la conexión.No son más que filas de alfileres.Los conectores de PCB femeninos pueden llamarse enchufes, receptores o incluso (un poco confuso) receptores de encabezado.

Por qué elegir CNJWY

1Producción automática

Más del 80% de los productos de CNJWY son fabricados por líneas de ensamblaje automáticas.para que podamos proporcionar productos más calificados a nuestros clientes.

2Entrega a tiempo.

Cada cliente es distinto, así que tenemos que hacer cada entrega a tiempo para apreciar cada oportunidad dada por nuestros clientes.

3Crear valor

Los negocios son como un largo viaje. El valor son las opiniones en el camino. Crear valor para los clientes es crear valor para la empresa, ya que ganar-ganar mutuamente es nuestro objetivo.

4Respuesta instantánea.

Todo el mundo se meterá en problemas de vez en cuando, al igual que el tiempo de trabajo.

Aplicación del producto

Cabecera de alfiler masculino ampliamente utilizado en diferentes industrias tales como automóviles, equipos médicos, computadoras y así sucesivamente. Como a continuación la imagen es escenarios de aplicación.Para más detalles puede contactar directamente con nuestro equipo de ventas
