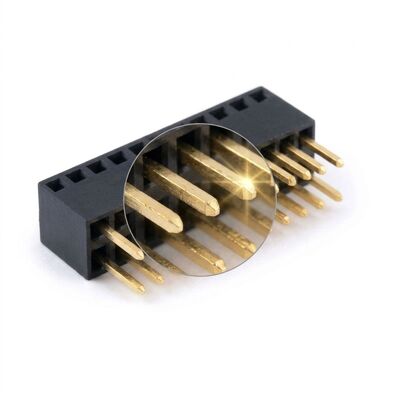

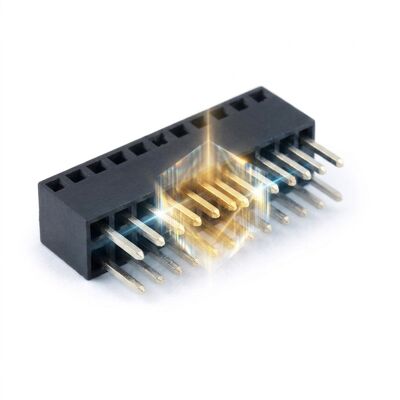

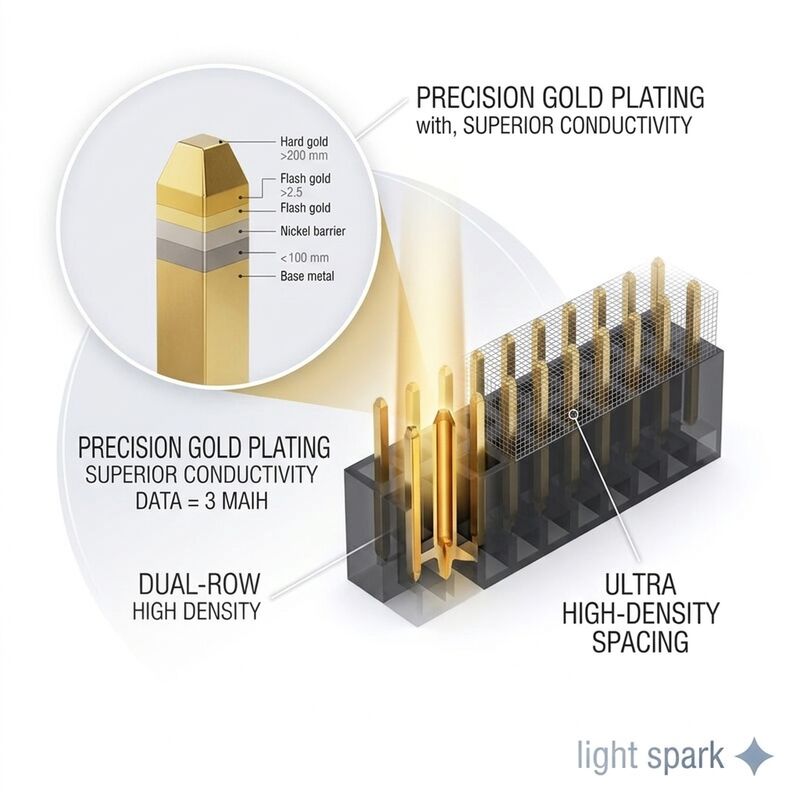

Zócalo hembra del PWB del poder del conector del jefe del contacto dual de gran intensidad 5A de la echada de 2,54m m

La mayoría de los conectores de 2.54 mm tienen una capacidad nominal de dos o tres amperios, lo que es suficiente para señales y marginal para la alimentación. Esta variante eleva el límite a 5 A por contacto utilizando dos dedos de resorte independientes en cada terminal en lugar de uno, duplicando la ruta conductora y la fuerza normal al mismo tiempo. El material más grueso de bronce fosforado de 0.30 mm también reduce el aumento de temperatura que de lo contrario limitaría la corriente en un bloque de conectores denso.

Debido a que el contacto disipa más calor, el aislante se eleva a PA9T y el cuerpo se moldea con espacios de aire más amplios entre las celdas para que el calor salga del campo de pines en lugar de empaparse en la carcasa. El resultado es un conector que transporta la corriente del motor, la corriente del controlador LED o la corriente del calentador a través de la misma huella de 2.54 mm que los ingenieros ya utilizan para señales, evitando un bloque de terminales separado en placas que no tienen espacio para uno.

• 5A por contacto: Los dedos de resorte duales duplican la ruta conductora y la fuerza normal, elevando la clasificación muy por encima de los enchufes estándar de 3A.
• Bronce fosforado de 0.30 mm: El material de contacto más grueso reduce el aumento de temperatura para que la clasificación de corriente se mantenga en bloques densos.
• Resortes de contacto duales: Dos dedos independientes mantienen la presión si uno se relaja, mejorando la fiabilidad bajo vibración.
• Cuerpo de alta temperatura PA9T: Soporta operación ambiental de 125 C y reflujo de 260 C sin ablandarse alrededor de las celdas de contacto.
• Flujo de aire de celda abierta: Los espacios moldeados más amplios permiten que el calor escape del campo de pines en lugar de empaparse en el aislante.
• Misma huella de 2.54 mm: Reemplaza un conector de señal estándar sin cambiar el patrón de la PCB o el poste de acoplamiento.

Los conectores de 2.54 mm de alta corriente se utilizan donde una placa necesita mover energía sin agregar un terminal de tornillo. Las placas controladoras de motores los utilizan para transferir la corriente de fase a una etapa de potencia, las luminarias LED los utilizan para conectar una placa controladora y una placa de motor de luz, y los sistemas de gestión de baterías los utilizan para llevar la corriente del arnés de celdas a la PCB de medición. También aparecen en controladores de calefacción, donde una placa de relé alimenta cargas resistivas, y en módulos de señalización ferroviaria que deben soportar temperaturas ambientales elevadas. En cada caso, el conector transporta varios amperios manteniendo el ensamblaje reparable.

Podemos ajustar el contacto a su perfil de corriente: hay disponible una variante de 6 A con un chapado más grueso, y se produce bajo pedido una versión con un par de potencia y las posiciones restantes como contactos de señal estándar. Las posiciones de 2 x 2 a 2 x 20 se cortan de la tira sin cargos de herramientas. Las características opcionales incluyen una pared polarizadora para evitar la inserción de potencia invertida, una primera posición con llave, espesor de oro de 0.76 o 1.27 micras para programas de alta fiabilidad y un pasador de localización para el ensamblaje automatizado. El soporte de ingeniería incluye una curva de reducción de corriente para su temperatura ambiente y el área de cobre de la placa.

Empaquetados 1000 piezas por bolsa antiestática con desecante, diez bolsas por caja de exportación. Debido a que estas piezas se calientan en servicio, cada caja lleva el número de lote de producción que enlaza con el registro de prueba de reducción de corriente para ese lote. La caja está forrada de espuma para que los resortes de contacto no se pre-carguen en tránsito, y la bolsa interior está sellada térmicamente contra la humedad. El peso bruto se mantiene por debajo de 15 kg para el transporte aéreo, y el transporte marítimo se paletiza y se envuelve en film retráctil. Hay disponibles etiquetas de marca propia, cajas con código de barras y embalaje con prueba de caída. Cada envío incluye un informe de resistencia de contacto, un certificado de espesor de chapado y un resumen de la prueba de aumento de temperatura.
