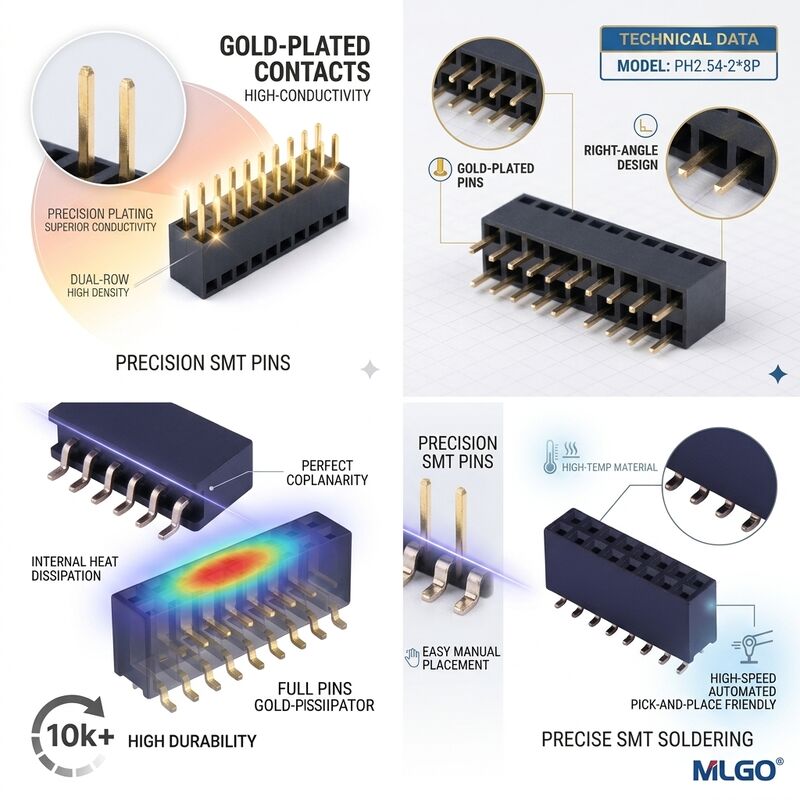

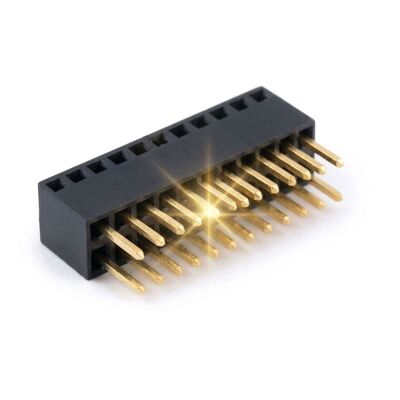

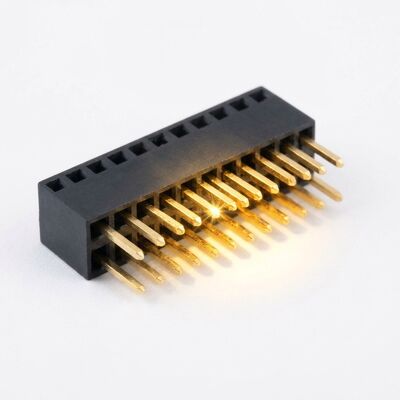

2.54mm Pitch Dual Row Elevated 15mm Conector de cabecera femenino con pierna larga

Algunas placas simplemente no pueden estar juntas. Una pantalla necesita aire detrás de ella, una etapa de potencia necesita espacio para su disipador de calor, o una tarjeta hija tiene que librar un condensador electrolítico alto en la placa base. Este conector hembra elevado de doble fila de 2.54 mm resuelve ese problema con una altura de cuerpo de 15 mm y patas de soldadura extendidas, lo que permite a los diseñadores establecer la separación entre placas en el conector en lugar de añadir espaciadores y un segundo paso de ensamblaje.

El aislante mantiene la misma rejilla de contactos de 2.54 mm que un conector hembra estándar, pero moldea el cuerpo en una torre alta y acanalada. Las nervaduras verticales refuerzan la torre para que no se flexione cuando se inserta un conector macho de acoplamiento en ángulo, y las colas de contacto extendidas son lo suficientemente largas como para pasar a través de placas de 1.6 mm y aún dejar un filete de soldadura completo en la parte inferior. El flash de oro sobre níquel mantiene la interfaz de contacto estable mientras que el cuerpo alto absorbe la palanca mecánica de una pila profunda.

• Altura de apilamiento de 15 mm:Una torre moldeada de 15 mm fija la separación entre placas sin espaciadores, ahorrando un paso de ensamblaje por par de placas.
• Geometría de torre acanalada:Las nervaduras verticales refuerzan el cuerpo elevado para que la inserción en ángulo no flexione el campo de contacto.
• Patas de soldadura extendidas de 3 mm:Las colas largas dejan un filete completo en placas de 1.6 mm y permanecen soldables desde la parte inferior en procesos de ola.
• Rejilla completa de 2.54 mm:Los contactos permanecen en el paso estándar, por lo que la pieza se acopla con cualquier conector macho de doble fila ordinario.
• Flash de oro sobre níquel:El recubrimiento de níquel debajo evita la migración del cobre a la capa de oro y mantiene baja la resistencia de contacto.
• Fuerza de inserción constante:Los resortes de contacto equilibrados significan que una pila de 40 vías todavía se inserta a mano sin una prensa.

Los conectores elevados son el caballo de batalla silencioso del apilamiento de placas. Sostienen las placas de controlador LCD y OLED por encima de una placa lógica principal en paneles de instrumentos, elevan los módulos de comunicación por encima de los componentes magnéticos de una fuente de alimentación y separan una tarjeta hija de RF de los planos de tierra digitales ruidosos. En los controles de iluminación LED, elevan la placa del controlador para que el flujo de aire pueda pasar entre las dos PCB. Los recintos industriales los utilizan en lugar de espaciadores de latón porque el conector realiza el espaciado y la conexión eléctrica en una sola colocación, lo que acorta el tiempo de ensamblaje y elimina una operación de fijación de la línea.

Las alturas de cuerpo de 5.0, 8.5, 11.0, 15.0 y 20.0 mm se producen a partir de la misma familia de insertos, por lo que cambiar un diseño a una pila más alta no cambia la huella de la PCB. Podemos extender las colas de soldadura a 4.0 mm para backplanes gruesos, moldear un pasador de localización para la alineación de recogida y colocación, y añadir una pared de polarización para que el conector macho de acoplamiento solo se pueda insertar de una manera. Para programas de volumen, el aislante se puede mover a PA9T, donde la placa pasa por un segundo reflujo, y los contactos se pueden suministrar con oro selectivo de 0.38 micras solo en el área de acoplamiento para controlar el costo.

Los conectores de apilamiento se empaquetan en bolsas antiestáticas de 1000 piezas, con los cuerpos altos anidados en una bandeja moldeada para que las torres no soporten el peso del cartón superior. Cada bolsa lleva un desecante y una tarjeta indicadora de humedad. Las cajas de exportación tienen una capacidad de 15 kg brutos, impresas con la etiqueta neutral CNJWY y cerradas con cinta a prueba de manipulaciones. Para el transporte marítimo, paletizamos en pilas envueltas en film retráctil con protectores de borde, lo que evita que las torres se deformen bajo carga en un contenedor húmedo. Hay disponibles cajas de cartón personalizadas, etiquetas de marca propia y bolsas interiores con código de barras, y cada lote se envía con un informe de medidor de altura que registra la altura real del cuerpo de cinco piezas muestreadas.
