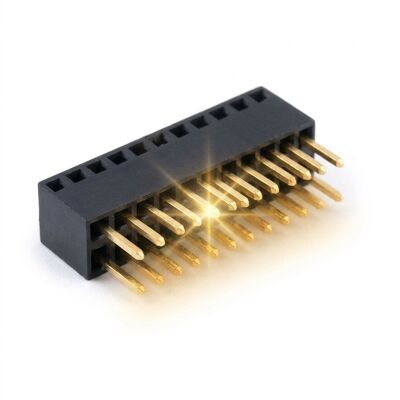

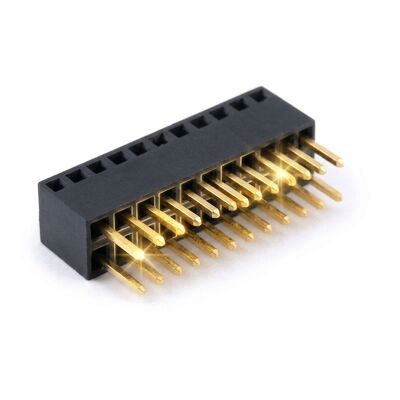

2.54mm Mecánica de pin redondo de cabeza de mujer de 40 pines de oro sobre el níquel de precisión girado

Los contactos estampados son rápidos y baratos, pero no pueden igualar la memoria de resorte de una jaula mecanizada.Cada uno lleva una jaula de contacto de seis dedos que envuelve un poste redondo o cuadrado en todos los ladosEl resultado es un enchufe cuya fuerza de inserción se mantiene plana durante cientos de ciclos, razón por la cual los enchufes mecanizados dominan las tablas de combustión.Las tomas de ensayo del circuito integrado y cualquier conjunto que se acople y no acople durante el servicio en lugar de una vez en la fábrica.

El aislante es PPS en lugar de nylon. PPS mantiene sus dimensiones bajo un funcionamiento continuo de 125 C y no se arrastra cuando el enchufe está sujetado a un accesorio de prueba, por lo que el 2.54 mm de distancia de contacto se mantiene fiel después de años de ciclo térmicoEl revestimiento de oro de 0,76 micrones se encuentra sobre una barrera de níquel de 2,5 micrones,manteniendo la resistencia de contacto cerca de 10 miliohms y bloqueando la difusión de níquel que eventualmente opaca los recubrimientos de flash delgados en piezas más baratas.

• Contactos girados de precisión:Cada manga de latón es mecanizada en un torno suizo, dando un orificio concéntrico que mantiene la fuerza de inserción constante desde el pin uno hasta el pin cuarenta.
• Cajita de contacto con seis dedos:La jaula interna agarra los postes redondos y cuadrados por igual y mantiene la memoria del muelle mucho más allá de la vida útil de un contacto estampado.
• Oro 0,76 micrones sobre el níquel:Una barrera de níquel de 2,5 micrones bloquea la difusión, por lo que la resistencia de contacto se mantiene cerca de 10 miliohms durante toda la vida útil.
• El aislante de PPS:El sulfuro de polifenileno resiste la soldadura a 260 °C, los disolventes y el funcionamiento continuo a 125 °C sin arrastre dimensional.
• Fuerza de inserción baja y estable:La fuerza de acoplamiento sigue siendo predecible después de 500 ciclos, lo que protege la placa a través de agujeros en tablas reelaboradas.
• Impresión del circuito integrado con toma de corriente:El formato de fila única de 2,54 mm acepta contornos DIP estándar, adaptadores de alfiler girados y postes de envoltura de alambre.

Las tomas mecanizadas se especifican siempre que la conexión tenga que sobrevivir a la inserción repetida.Las tablas de prueba de combustión y vida las utilizan porque un contacto estampado pierde fuerza de resorte después de unos cientos de ciclos del hornoLos programadores de ECU de automóviles y los equipos de calibración dependen de ellos para proteger los agujeros de las costosas unidades de control.Los diseñadores de audio e instrumentos los eligen para tomas de amplificador operativo y adaptador DIP, donde un contacto estrecho y de baja resistencia mantiene bajos los niveles de ruido. También son la opción estándar para prototipos de envoltura de alambre, tomas de cristal y relé,y cualquier tablero heredado que se repara en lugar de reemplazar.

Mecanizamos mangas en latón o berilo de cobre, y podemos aumentar el grosor del oro a 1,27 o 1,5 micras para los accesorios de alto recuento de inserción.Las longitudes de fila única de 2 a 40 posiciones se almacenan como material de tiraLas características opcionales incluyen un fondo cerrado para protección de agujeros, una longitud de cola de soldadura adaptada a tablas de 1,6 mm o 2,4 mm,y un aislante en PPS o PEI de alta temperaturaLas jaulas de contacto personalizadas para postes redondos de 0,5 mm y para postes cuadrados de 0,64 mm están disponibles, y las muestras de ingeniería se envían dentro de los cinco días hábiles posteriores a la aprobación del dibujo.

Las tomas mecanizadas salen de la línea en tubos antistaticos de 20 o 50 piezas, lo que protege a los contactos girados de impactos laterales durante el transporte.Los tubos se envasan en cajas de cartón de exportación con tapas de espuma, y cada cartón lleva un número de lote que se vincula con el certificado de chapa para ese barril.Cada envío incluye un informe sobre el grosor de la chapa medido por fluorescencia de rayos X en tres puntos del lote.Los cartones están sellados con cinta adhesiva y marcados con indicadores de humedad para el transporte marítimo. Los distribuidores pueden solicitar tubos neutros, etiquetas de marca propia y cartones con código de barras,y mantenemos un archivo de tres años de informes dimensionales para cada lote enviado.
