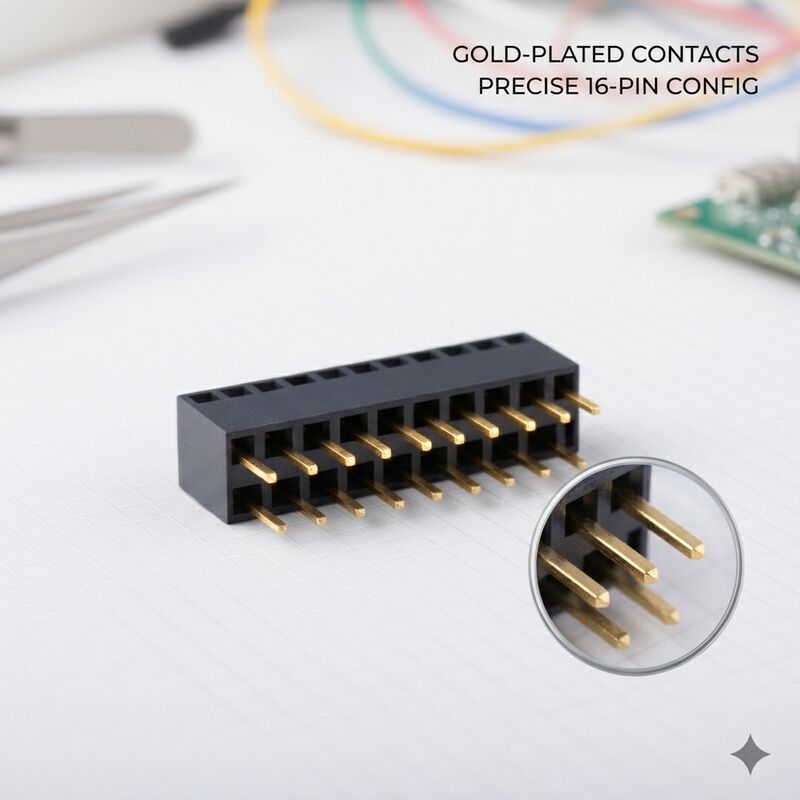

Alturas elevadas 8.5MM 2.54MM Pitch Dual Row Header Female Socket Gold Flash PA6T a través del conector de pie de agujero

CNJWY ofrece su conector de cabezal femenino de doble fila de altura elevada de 8,5 mm y 2,54 mm, diseñado para proporcionar un espacio vertical adicional entre PCB apilados en ensamblajes de varias placas.con una altura del cuerpo del aislante de 8.5 mm por encima de la superficie del PCB, este conector crea un espacio suficiente para acomodar componentes altos, disipadores de calor o canales de flujo de aire en el tablero de acoplamiento,eliminando la necesidad de costosas placas de interponedores o soluciones de circuitos flexiblesEl perfil elevado es particularmente valioso en los diseños de electrónica de potencia donde la gestión térmica requiere un espacio libre por convección.y en sistemas de señal mixta en los que el aislamiento entre las secciones de alta y baja tensión de las placas es crítico. The dual row configuration spanning 04P to 80P delivers high-density interconnection while the gold flash plated phosphor bronze contacts ensure reliable electrical performance across extended service lifetimesLa terminación del orificio proporciona un anclaje mecánico robusto que resiste las fuerzas de palanca aumentadas inherentes a los diseños de conectores elevados.

• 8Profil de aislante elevado de 0,5 mm:La altura de bloqueo de 8,5 mm proporciona un espacio libre generoso entre los PCB apilados, lo que permite la colocación de componentes de hasta 6 mm de altura en la superficie de la placa de cara.Esto elimina la restricción de diseño común donde la altura del conector limita la selección de componentes en placas adyacentes en ensambles densos.
• Gestión térmica mejorada:El hueco elevado de placa a placa crea un canal de flujo de aire natural entre los PCB apilados, mejorando el enfriamiento convectivo de los componentes de potencia.La separación de 5 mm asegura una velocidad de flujo de aire adecuada a través del hueco entre los tableros para una disipación de calor efectiva.
• Conformidad con el espacio libre de alta tensión:El aumento de la separación física entre tablas aumenta las distancias de arrastramiento y despeje,que apoya el cumplimiento de las normas de seguridad IEC 60950 e IEC 62368 para equipos que requieren aislamiento reforzado entre circuitos primarios y secundarios.
• Diseño mecánico reforzado:El cuerpo aislante extendido incorpora una estructura de base reforzada con colas de soldadura ampliadas para mejorar la estabilidad mecánica.La terminación del agujero con tamaños de almohadilla generosos resiste el aumento del momento de flexión creado por la altura elevada del conector durante las operaciones de apareamiento y despareamiento.
• Confiabilidad del contacto de oro flash:Los contactos de bronce de fósforo con revestimiento de oro uniforme mantienen una resistencia de contacto estable por debajo de 20 mΩ durante toda la vida útil nominal de 300 ciclos de apareamiento.garantizar la integridad constante de la señal incluso cuando el conector experimenta la ligera flexión mecánica inherente a los diseños elevados.
• Opciones de conteo de pines flexibles:Las configuraciones de dos filas de 04P a 80P se adaptan a diversos requisitos de diseño,desde simples interconexiones de energía y tierra que requieren solo unas pocas posiciones hasta interfaces de bus de datos complejas que requieren una conectividad de alto número de pines entre placas apiladas.

La toma de cabeza femenina de 8,5 mm de altura elevada aborda desafíos de diseño mecánico específicos en conjuntos electrónicos de múltiples placas.Los módulos de suministro de energía utilizan estos conectores para crear espacio libre para los condensadores electrolíticos altos, transformadores y disipadores de calor montados en la placa de alimentación de apareamiento.Los sistemas de accionamiento de motores industriales utilizan el perfil elevado para mantener la distancia de aislamiento entre las etapas de potencia de alto voltaje y los circuitos de control de bajo voltaje en las placas adyacentesLos sistemas de iluminación LED se benefician del aumento de la brecha para la gestión térmica, lo que permite que el calor de los componentes del conductor LED se disipe a través de la convección natural entre los PCB apilados.Equipo de telecomunicaciones que incluye amplificadores de potencia de la estación base y módulos de filtro de RF aprovechan el conector elevado para apilar la placa en el chasis refrigerado por aire forzadoLos instrumentos de ensayo y medición utilizan el espacio adicional para acomodar los componentes de referencia de calibración.Los módulos de control de carrocería de automóviles y los sistemas de gestión de baterías utilizan la altura elevada para el aislamiento en arquitecturas de voltaje mixtoLas aplicaciones adicionales incluyen placas de distribución de energía de servidores, interfaces de control de UPS,y conjuntos apilados de microinversores solares en los que el espacio libre de los componentes y la gestión térmica son consideraciones críticas de diseño.

Las tomas de cabeza femeninas de altura elevada CNJWY están empaquetadas en tubos de protección antiestáticos diseñados específicamente para acomodar la altura del aislante de 8,5 mm sin deformación de contacto.Cada tubo contiene 10-35 conectores dependiendo del número de pinesPara los clientes de ensamblaje automatizado, está disponible un envase en bandeja personalizado con bolsas mecanizadas de precisión.Todos los materiales de embalaje son seguros contra el ESD e incluyen protección contra la humedad adecuada para las condiciones de almacenamiento estándar en el almacénCada lote de producción se somete a una inspección visual del 100%, incluida la verificación de la medición de la altura del cuerpo, la verificación de la alineación del contacto y la prueba de la fuerza de inserción.La fabricación de CNJWY opera bajo ISO9001:2015 sistemas de calidad certificados con cumplimiento UL, SGS, ROHS y REACH en toda la línea de productos.y las opciones de revestimiento selectivo de oro están disponibles a través de nuestro equipo de ingeniería OEMLa entrega estándar es de 7-10 días laborables con una cantidad mínima de orden de 2.000 piezas.
