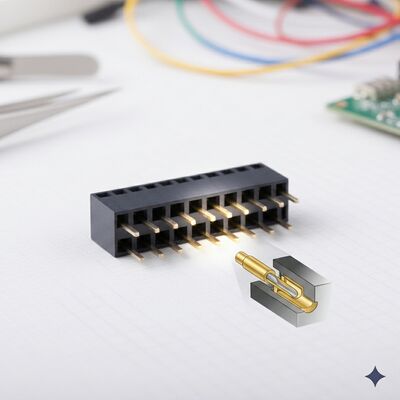

Grado automotriz 2.54MM Conector de cabezal femenino de fila doble Oro Flash PA9T PCB de alta vibración a través del agujero IP67

CNJWY presenta su conector de cabezal femenino de doble fila de grado automotriz 2.54MM, diseñado específicamente desde cero para satisfacer las exigencias de extrema fiabilidad de los sistemas electrónicos modernos de vehículos.Construido con termoplástico de alta temperatura PA9T calificado para funcionamiento continuo de -55°C a +125°C y validado con perfiles de vibración automotriz de hasta 10G RMS, este conector está diseñado para sobrevivir a los ambientes duros bajo el capó, montado en el chasis y en la cabina que se encuentran en vehículos de pasajeros, camiones comerciales y equipos fuera de carretera.Los contactos de bronce de fósforo recubiertos de oro mantienen conexiones eléctricas estables a pesar del ciclo térmico constante, choques mecánicos y vibraciones de alta frecuencia que causarían corrosión y fallas intermitentes en los conectores comerciales estándar.La terminación del orificio con colas de soldadura reforzadas proporciona la resistencia mecánica de anclaje necesaria para soportar años de operación del vehículo sin fatiga de las juntas de soldaduraSi bien se posiciona como una solución de grado automotriz, las características de fiabilidad mejoradas de este conector lo hacen igualmente adecuado para señalización ferroviaria, electrónica marina, robótica industrial,y cualquier aplicación donde la falla del conector simplemente no es una opción.

• Validación medioambiental en el sector del automóvil:Diseñados para cumplir los requisitos de resistencia al estrés ambiental de la calificación de componentes pasivos AEC-Q200, incluido el ciclo de choque térmico de -55 °C a +125 °C, ensayo de resistencia a la humedad a 85 °C/85% RH,y exposición a la corrosión por gas de flujo mixtoEsta validación garantiza un rendimiento constante durante toda la vida útil del vehículo.
• 10G RMS Resistencia a las vibraciones:El diseño reforzado de terminación de orificio con área de contacto de la almohadilla de soldadura ampliada ha sido validado en perfiles de vibración aleatoria de hasta 10G RMS en el rango de frecuencia de 10Hz a 2000Hz,que cumplen los requisitos de la norma ISO 16750-3 para componentes electrónicos montados en chasis y en motor.
• PA9T Rango de temperatura extendido:El aislante de poliamida de alto rendimiento PA9T reforzado con un 30% de fibra de vidrio mantiene propiedades mecánicas y dieléctricas en todo el rango de temperatura automotriz de -55 °C a +125 °C,con un contenido de sodio en peso superior o igual a 10%, pero no superior o igual a 50%.
• Las partidas de las máquinas de la partida 9A001.a. incluyen las partidas de las máquinas de la partida 9A001.b.El flash de oro sobre el sistema de revestimiento de níquel en los contactos de bronce de fósforo resiste la corrosión del fretting, un mecanismo de falla causado por el micro-movimiento entre los contactos emparejados bajo vibración.La resistencia de contacto estable por debajo de 20 mΩ se mantiene durante toda la vida útil del conector a pesar de la tensión ambiental constante.
• Diseño de la unión de soldadura reforzada:Las colas de soldadura a través de agujeros con diámetro de 0,65 mm y longitud de 3,0 mm proporcionan un área de contacto de unión de soldadura un 50% mayor que los diseños de conectores comerciales estándar.Este refuerzo evita la rotura de la unión de soldadura por fatiga que es el modo de fallo principal de los conectores a través de agujeros en entornos de alta vibración.
• Documentación de calidad completa:Cada lote de producción de grado automotriz incluye certificaciones completas de materiales, informes de medición del espesor de revestimiento y datos de prueba específicos del lote para la fuerza de inserción, la resistencia al contacto,y tensión de resistencia dieléctricaLos paquetes de documentación PPAP de nivel 3 están disponibles para los requisitos de homologación de piezas de producción automotriz.

El conector de cabeza femenino de grado automotriz es crítico para la confiabilidad de las arquitecturas electrónicas modernas de vehículos.Las unidades de control del motor (ECU) y los módulos de control del tren motriz utilizan estos conectores para interfaces de sensores, conductores de actuadores y conexiones de buses de comunicación en los casos en que el fallo pueda provocar la inmovilización del vehículo o el incumplimiento de las emisiones.LIDAR, y los módulos de cámara dependen de conectores resistentes a las vibraciones para mantener la integridad de los datos de los sensores esenciales para las funciones autónomas de frenado de emergencia y mantenimiento del carril.Módulos de control del cuerpo que gestionan la iluminación, control climático, ventanas eléctricas y bloqueo central dependen de estos conectores para un funcionamiento confiable a través de variaciones extremas de temperatura de la cabina. Electric vehicle battery management systems (BMS) use automotive-grade connectors for cell voltage monitoring and temperature sensing interconnects where intermittent connections could cause dangerous cell imbalance conditionsLos sistemas de información y entretenimiento, los grupos de instrumentos y los módulos telemáticos se benefician de la mayor fiabilidad del conector en entornos de salpicadero sometidos a calentamiento directo por la luz solar.sistemas de señalización y control ferroviario, electrónica de navegación marina, sistemas de control de paso de turbinas eólicas, interconexiones de articulaciones de robots industriales,y la electrónica de vehículos de defensa en tierra todos desplegan conectores de grado automotriz por su probada fiabilidad en entornos operativos exigentes.

Los conectores de cabeza femenina de grado CNJWY para automóviles están empaquetados en tubos de protección antiestáticos con inserciones adicionales de espuma amortiguadora de vibraciones para evitar el desgaste de contacto durante el transporte.Cada tubo contiene 10-35 conectores dependiendo del número de pinesPara los clientes de alto volumen de la industria automotriz de nivel 1, los sistemas de embalaje personalizados retornables con bolsillos de bandejas mecanizados con precisión están disponibles para apoyar la entrega de la línea de producción just-in-time (JIT).Todos los materiales de embalaje cumplen con los requisitos de protección ESD de la industria automotriz según IEC 61340-5-1Cada lote de producción se somete a una inspección óptica 100% automatizada, además de pruebas de muestras de lote para la fuerza de inserción, la resistencia de contacto (todas las posiciones), el voltaje dieléctrico resistente,y verificación dimensional con respecto al dibujo aprobado por el clienteLas certificaciones de materiales completas, los informes de espesor de revestimiento XRF y la documentación de trazabilidad de lotes se proporcionan como estándar.Sistemas de gestión de la calidad certificados 2015 e IATF 16949 con UL completo, SGS, ROHS, y cumplimiento REACH. paquetes de presentación de PPAP nivel 3, informes de datos de materiales IMDS,y configuraciones personalizadas específicas del automóvil son soportadas a través de nuestro equipo dedicado de ingeniería automotrizLa entrega estándar es de 7-10 días laborables con una cantidad mínima de orden de 2.000 piezas.
