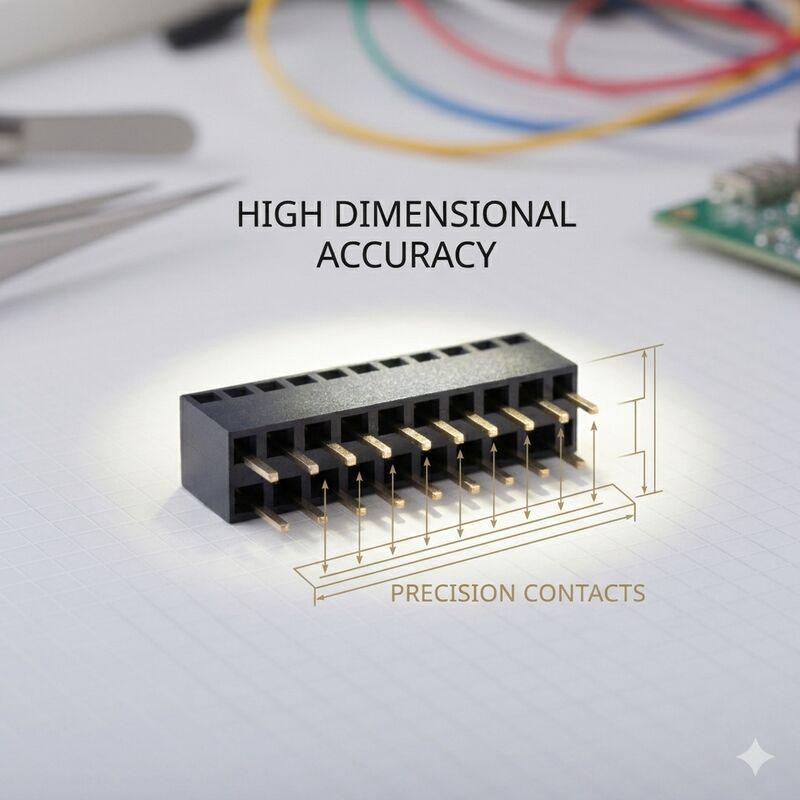

Profil bajo 1.27MM Ángulo recto SMD Conector de encabezado femenino Dual Row Gold Flash Diseño de PCB ultra delgado

CNJWY presenta su conector hembra SMD de ángulo recto de bajo perfil y paso de 1.27 mm, diseñado como la solución definitiva para productos electrónicos ultradelgados donde cada milímetro de altura es importante. Con un perfil sobre la placa de tan solo 3.5 mm, este conector permite la conexión horizontal de placa a placa en carcasas de tan solo 5 mm de grosor total, lo que lo hace indispensable para la última generación de portátiles ultraligeros, tabletas y sistemas integrados de perfil delgado. El diseño SMD de ángulo recto enruta las conexiones en paralelo a la superficie de la PCB, eliminando la penalización de altura de apilamiento vertical de los conectores verticales tradicionales, al tiempo que mantiene la densidad de interconexión de doble fila con un espaciado de paso de 1.27 mm. Los contactos de bronce fosforado chapados en oro flash garantizan conexiones fiables de baja resistencia en aplicaciones de señales de bajo nivel, mientras que la carcasa PA6T de alta temperatura resiste el ensamblaje de reflujo SMT sin plomo sin deformación. Las configuraciones de doble fila de 04P a 80P proporcionan una flexibilidad de diseño integral, desde interconexiones de sensores en miniatura hasta buses de datos paralelos de alta densidad en plataformas de computación integradas con restricciones de espacio.

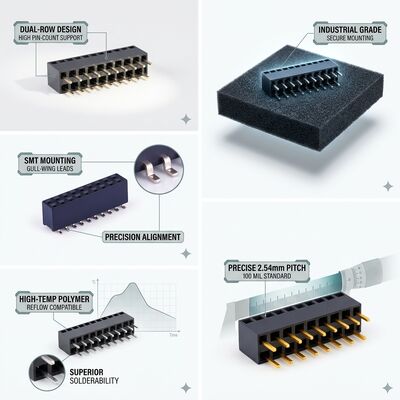

• Perfil Ultra bajo de 3.5 mm sobre la placa: Con una altura de tan solo 3.5 mm sobre la superficie de la PCB, este conector permite diseños de productos con un grosor total de carcasa de hasta 5 mm, cumpliendo los exigentes requisitos de factor de forma de los ultrabooks modernos, tabletas y pasarelas IoT delgadas donde el volumen interno está severamente restringido.
• Optimización del espacio en ángulo recto: La orientación de 90 grados enruta los conectores de acoplamiento horizontalmente, eliminando la necesidad de espacio libre vertical sobre la PCB. Esto permite configuraciones de E/S en el borde de la placa, apilamiento horizontal de tarjetas hijas y colocación de conectores de acceso lateral en carcasas estrechas.

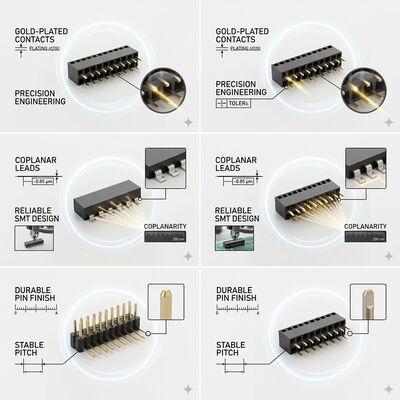

• Ensamblaje automatizado SMD: Los contactos SMD tipo ala de gaviota están optimizados para procesos estándar de impresión de pasta de soldar y reflujo. La coplanariedad se mantiene dentro de 0.10 mm en todos los contactos, asegurando una formación de juntas de soldadura consistente durante el reflujo sin plomo con temperaturas pico de 260 °C.
• Densidad de paso fino de 1.27 mm: El paso de 1.27 mm ofrece el doble de densidad de interconexión que los conectores de 2.54 mm, lo que permite configuraciones de doble fila de hasta 80 posiciones en una longitud de conector de aproximadamente 50 mm, lo que admite un enrutamiento de señales complejo en diseños de PCB extremadamente compactos.
• Integridad de señal de oro flash: El chapado de oro flash consistente en contactos de bronce fosforado mantiene una resistencia de contacto inferior a 30 mΩ, preservando la integridad de la señal para interfaces digitales de alta velocidad, incluidas las señales USB, MIPI y LVDS comúnmente utilizadas en productos electrónicos de consumo delgados.
• Fiabilidad de reflujo PA6T: El aislante PA6T reforzado con fibra de vidrio mantiene una tolerancia precisa del paso de contacto de 1.27 mm a través del ciclo térmico completo de reflujo SMT, eliminando problemas de alineación post-ensamblaje que pueden causar fallos de acoplamiento en diseños de conectores de bajo perfil.

El conector hembra SMD de ángulo recto de bajo perfil y 1.27 mm está diseñado específicamente para productos donde las restricciones de altura son la principal consideración de diseño. Los portátiles ultraligeros y las tabletas convertibles 2 en 1 emplean estos conectores para interconexiones internas de placa a placa donde el grosor del chasis limita la altura del conector a menos de 4 mm. Los módulos de unidad de estado sólido (SSD) en factores de forma M.2 y mSATA utilizan conectores de ángulo recto de bajo perfil para una integración compacta de subsistemas de almacenamiento. Los ensamblajes internos de teléfonos inteligentes y tabletas, incluidas las conexiones flexibles de módulos de cámara a placa, las interconexiones de centros de sensores y las conexiones de placas controladoras de pantalla, se benefician del perfil ultradelgado. La tecnología portátil, incluidos los auriculares AR/VR, requiere una altura mínima del conector para las interconexiones internas de sensores y pantallas. Los clientes delgados industriales, los reproductores de señalización digital y los PC integrados sin ventilador en entornos de montaje restringidos emplean conectores de bajo perfil para la conectividad de placas de E/S. Las aplicaciones adicionales incluyen controladores de vuelo de drones, módulos de infoentretenimiento para automóviles, dispositivos de diagnóstico portátiles médicos e instrumentos de prueba portátiles donde el grosor de la carcasa afecta directamente la usabilidad del producto y la competitividad en el mercado.

Los conectores SMD de ángulo recto de bajo perfil CNJWY se suministran en embalajes de cinta y carrete diseñados específicamente para la colocación automatizada de alta velocidad de componentes de bajo perfil. Las cantidades estándar de carrete varían de 800 a 2500 piezas según el número de pines, con carretes de 330 mm de diámetro en cinta portadora de 16 mm o 24 mm de ancho. Las superficies de recogida por vacío en el cuerpo del conector están diseñadas para un manejo fiable por las boquillas de colocación SMT estándar sin necesidad de herramientas especiales. Todos los componentes se envían en bolsas barrera contra la humedad con desecante e indicadores HIC según las normas IPC/JEDEC J-STD-020 MSL Nivel 3. El diseño de bajo perfil está protegido durante el transporte por una geometría de bolsillo personalizada que evita la deformación de los contactos. Cada lote de producción se somete a una inspección óptica automatizada del 100% para verificar la coplanariedad de los contactos, la altura del cuerpo dentro de una tolerancia de 0.10 mm y la medición de la alineación de los contactos. CNJWY mantiene procesos de fabricación certificados ISO9001:2015 con pleno cumplimiento UL, SGS, ROHS y REACH. Alturas personalizadas sobre la placa, opciones de chapado selectivo de oro y colores de aislante específicos para la aplicación están disponibles a través de nuestro equipo de ingeniería OEM. La entrega estándar es de 7 a 10 días laborables con una cantidad mínima de pedido de 2000 piezas.
