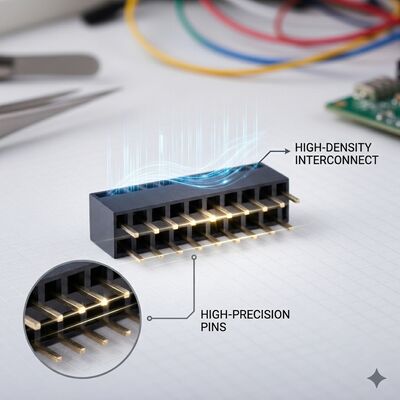

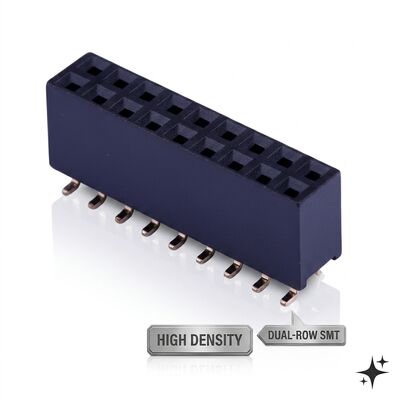

Conector hembra de paso 2.0MM PA9T de alta temperatura, fila doble, conector hembra para PCB con baño de oro de 04P-60P

CNJWY presenta su avanzado conector hembra de doble fila con paso de 2.0MM y material PA9T de alta temperatura, diseñado específicamente para aplicaciones donde la resistencia térmica y la fiabilidad a largo plazo en temperaturas elevadas son requisitos innegociables. El conector emplea un material aislante termoplástico PA9T reforzado con un 30% de fibra de vidrio, ofreciendo un rango de temperatura de operación continua que se extiende desde -55°C hasta +125°C con una clasificación de inflamabilidad UL94V-0. Este rendimiento térmico mejorado hace que el conector sea ideal para la electrónica automotriz bajo el capó, controles de hornos industriales, instrumentación de perforación en pozos y equipos de conversión de energía donde las temperaturas ambiente superan rutinariamente las clasificaciones estándar de los conectores. El paso de 2.0 mm proporciona un equilibrio óptimo entre una huella compacta y una geometría de contacto robusta, lo que permite clasificaciones de corriente más altas de 1.5 AMP por contacto, manteniendo al mismo tiempo una integridad de señal fiable en todo el rango de temperatura de operación. Con configuraciones de doble fila que van desde 04P hasta 60P, este conector ofrece una versatilidad excepcional para aplicaciones de interconexión a alta temperatura.

• Operación a Temperatura Extendida: El termoplástico de poliamida de alto rendimiento PA9T mantiene la estabilidad dimensional y la resistencia dieléctrica en un rango de temperatura de -55°C a +125°C, superando significativamente la ventana de operación típica de -40°C a +105°C de los conectores PA6T estándar. Esto permite su despliegue en compartimentos de motor, hornos industriales y equipos exteriores expuestos a ciclos térmicos extremos.
• Tecnología de Aislante PA9T Mejorada: La resina PA9T proporciona una menor absorción de humedad y una mayor temperatura de deflexión bajo carga en comparación con las alternativas PA6T y LCP. Combinado con un refuerzo de fibra de vidrio al 30%, el aislante presenta una expansión térmica mínima y una resistencia a la fluencia excepcional bajo carga mecánica sostenida a temperaturas elevadas.
• Mayor Capacidad de Corriente: El diseño de paso de 2.0 mm que utiliza contactos robustos de bronce fosforado permite una clasificación de corriente de 1.5 AMP por pin, una mejora del 50% con respecto a los conectores de doble fila con paso estándar de 2.54 mm, lo que admite aplicaciones de distribución de energía y señales de mayor corriente sin preocupaciones de reducción de potencia por temperatura.
• Sistema de Fiabilidad Gold Flash: El sistema de chapado de oro flash sobre níquel mantiene una resistencia de contacto estable por debajo de 15mΩ en todo el rango de temperatura de operación, evitando aumentos de resistencia inducidos por oxidación que pueden causar degradación de la señal o descontrol térmico en entornos de alta temperatura.
• Certificación Integral: Cumple totalmente con las normas reglamentarias UL, SGS, ROHS y REACH, con soporte adicional para pruebas de calificación automotriz AEC-Q200 bajo pedido. Cada lote de producción incluye validación de ciclos térmicos para garantizar un rendimiento constante en todo el rango de temperatura nominal.

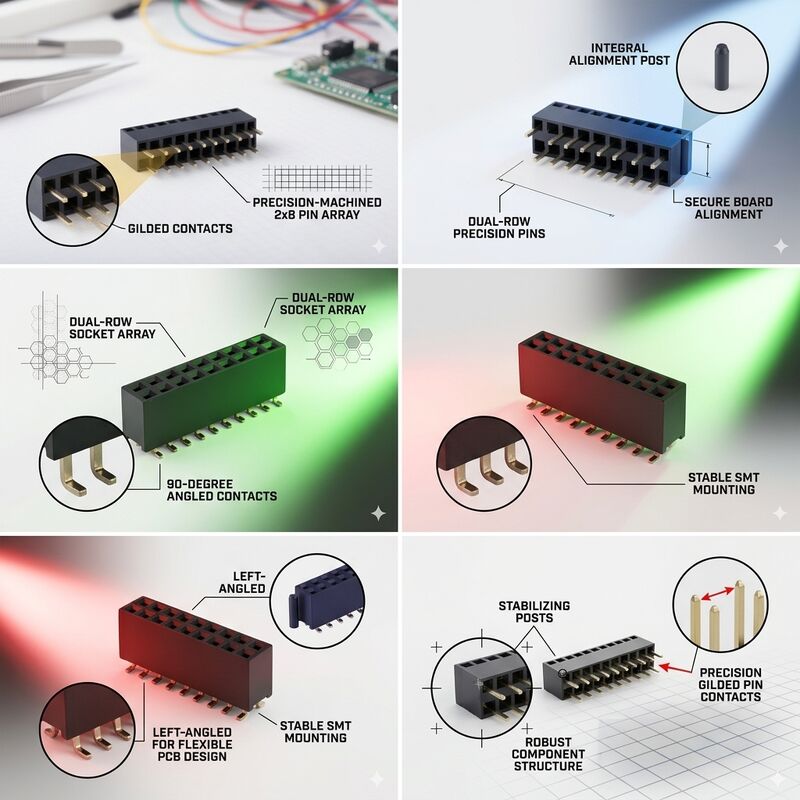

• Formato Versátil de Doble Fila: La configuración de doble fila maximiza la densidad de interconexión al tiempo que mantiene distancias de fuga y de aislamiento suficientes para una tensión de resistencia de 500V AC/DC, lo que hace que el conector sea adecuado tanto para señales de bajo voltaje como para aplicaciones de potencia de voltaje moderado en entornos de alta temperatura.

El conector hembra de 2.0 mm de alta temperatura PA9T está diseñado específicamente para aplicaciones térmicamente exigentes. La electrónica automotriz bajo el capó, incluidas las unidades de control del motor (ECU), los controladores de transmisión, los sensores de gases de escape y los módulos actuadores del turbocompresor, se benefician de la clasificación de temperatura extendida. Los equipos de control de procesos industriales, como los controladores de temperatura de hornos, los monitores de procesos químicos y los sistemas de automatización de fundiciones, emplean estos conectores donde las temperaturas ambiente superan rutinariamente los 100°C. Los sistemas de conversión y distribución de energía, incluidas las fuentes de alimentación de servidores, los rectificadores de telecomunicaciones y los controladores MPPT de inversores solares, aprovechan la clasificación de corriente mejorada para una entrega de energía fiable en recintos de equipos calientes. La instrumentación de perforación en pozos y registro de pozos que opera en entornos geotérmicos depende de la estabilidad térmica del conector PA9T. Las aplicaciones adicionales incluyen la monitorización de motores de aviónica, la gestión de energía de grado de defensa, el control de tracción ferroviaria y los sistemas de gestión térmica de iluminación LED de alta intensidad.

Los conectores hembra PA9T de alta temperatura de CNJWY se empaquetan en tubos protectores antiestáticos, con cada tubo que contiene de 10 a 40 conectores según la configuración del número de pines. Todos los materiales de embalaje están clasificados para almacenamiento prolongado en entornos de hasta 40°C sin degradación, y hay disponible embalaje con barrera de humedad con desecante para clientes que requieren una vida útil prolongada en climas húmedos. Cada lote de producción se somete a una inspección óptica automatizada al 100%, medición de resistencia de contacto y validación de ciclos térmicos de -55°C a +125°C. La fabricación de CNJWY opera bajo sistemas de calidad certificados ISO9001:2015 con pleno cumplimiento de UL, SGS, ROHS y REACH. Las configuraciones personalizadas, incluido el chapado selectivo de oro grueso (15μin o 30μin), las opciones de color del aislante (negro, natural, rojo) y las longitudes de pin específicas de la aplicación, están disponibles a través de nuestro equipo de ingeniería OEM. El tiempo de entrega estándar es de 7 a 10 días hábiles con una cantidad mínima de pedido de 2,000 piezas.
