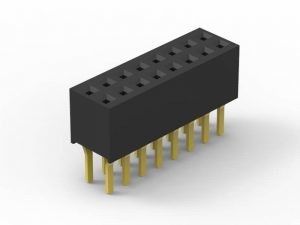

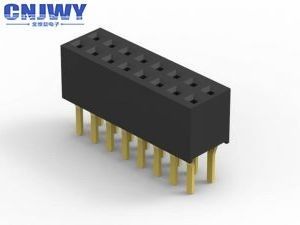

Conector de cabecera femenina recta 1.27mm Pitch a través del agujero para la placa base

Conector de cabecera femenino recto a través del agujero de doble fila aplicado en la placa base

Especificaciones:

1El lanzamiento:1.27 mm

2. Nombre del conector: conector de PCB/cabezón femenino

3Material de aislamiento: PA6T UL 94-V0

4Material de contacto: aleación de cobre

5: Tipo de montaje: a través del agujero

6: Número de fila: único

7En contacto con el final: oro sobre el níquel

8Terminado: soldador

9Color: Negro

10: Calificación actual:1.0A

11: Resistir a la tensión: 500V CA/CC

12: Resistencia de contacto: 20 mΩ máximo

13: Forma del contacto: Pin cuadrado

14: longitud del pin: personalización

15: Pin disponible: de 2 a 80 pines

16Temperatura de funcionamiento: -40°C a 105°C

¿Qué es un conector de PCB?

Los conectores de circuitos impresos son sistemas de conexión montados en PCB.o a o desde el PCB de otra fuente en la construcción del equipoProporcionan un método fácil de diseño para la fabricación, ya que los PCB no están conectados entre sí y pueden ensamblarse más adelante en un proceso de producción.

Orientación del conector de PCB

El término PCB Connector se refiere a un sistema de conexión multipin básico, generalmente en un diseño rectangular.Una pareja de apareamiento de conectores de PCB será ya sea para tablero a tablero o cable a tablero (cable a tablero)Los diseños de placa a placa pueden dar una gama de orientaciones de conexión de PCB, todas basadas en incrementos de 90 grados:

• Paralelas o entreplanas ambos conectores tienen orientación vertical;
• 90 grados, ángulo recto, placa base a placa base, un conector es vertical, otro horizontal;
• 180 grados, Coplanar, de borde a borde, ambos conectores están orientados horizontalmente.

Otros nombres de los conectores de PCB

Los conectores de PCB pueden ser conocidos como productos de interconexión de PCB. También se utilizan términos específicos para los dos lados de la conexión.No son más que filas de alfileres.Los conectores de PCB femeninos pueden llamarse enchufes, receptores o incluso (un poco confuso) receptores de encabezado.

Cómo empacar

Proporcionamos métodos de embalaje flexibles para satisfacer diferentes requisitos.
1- Envasado en bandeja, adecuado para el montaje manual.
2- Embalaje de tubos, adecuado para el montaje manual.
3- Envasado con cinta adhesiva, adecuado para la producción automática por máquina
4- Embalaje en bobina con tapa, adecuado para la producción automática por máquina

Por qué elegir CNJWY:

1. CONNJWY ha recorrido un largo camino a lo largo de los años en la entrega de lo que prometemos y está orgulloso de lo que hemos logrado hasta ahora.

2.Su fuente única para soluciones de componentes.

3.Nuestro objetivo es hacer que el conector de abastecimiento sea fácil para usted

4Nuestro servicio rápido e innovador garantizará que se satisfagan las necesidades de nuestros clientes

5.Valoramos a todos los clientes, sin importar los pedidos pequeños o medianos.

6.Nuestro negocio no se trata sólo de suministro de componentes, sino de cumplir las promesas.

Aplicación del producto

Generalmente, las cabeceras femeninas con cabeceras de pin adecuadas se utilizan para terminar los módulos creados en la industria electrónica.
