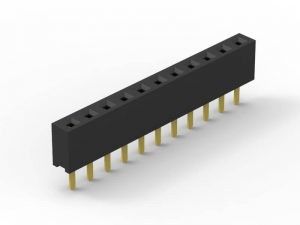

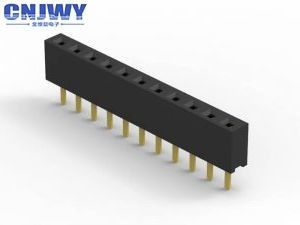

Una fila de conector femenino de 40 pines, conector cuadrado de plástico de conector femenino

40 pines Conector de cabezal femenino fila única de plástico altura 8,5 mm

Especificaciones:

1El lanzamiento:2.54 mm ((0.1')

2. Nombre del conector: conector de PCB/cabezón femenino

3Material de aislamiento: PA6T+30%GF UL 94-V0

4Material de contacto: aleación de cobre

5: Tipo de montaje: a través del agujero

6: Número de fila: único

7En contacto con el final: oro sobre el níquel

8Terminado: soldador

9. Color: Negro

10: Calificación actual:3.0A

11: Resistir a la tensión: 500V CA/CC

12: Resistencia de contacto: 20 mΩ máximo

13: Forma del contacto: Pin cuadrado

14: Pin disponible: de 2 a 80 pines

15. Resistencia de aislamiento: 1000MΩ Min

¿Qué es un conector de PCB?

Los conectores de placas de circuitos impresos son sistemas de conexión, que se utilizan para transferir señales o energía de un PCB a otro, o a o desde el PCB desde otra fuente en la construcción del equipo.Como los PCB no están conectados entre sí y pueden ensamblarse más adelante en un proceso de producción, proporcionando un método fácil de diseño para la fabricación.

Orientación del conector de PCB

El término PCB Connector se refiere a un sistema de conexión multipin básico, generalmente en un diseño rectangular.Una pareja de apareamiento de conectores de PCB será ya sea para tablero a tablero o cable a tablero (cable a tablero)Los diseños de tablero a tablero pueden dar una gama de orientaciones de conexión de PCB, todas basadas en incrementos de 90 grados: paralelo o mezzanineÁngulo recto, placa base a placa base un conector es vertical, otro horizontal; 180 grados, coplanar, borde a borde ambos conectores son de orientación horizontal.

Otros nombres de los conectores de PCB

Los conectores de PCB se conocen como productos de interconexión de PCB. También se utilizan términos específicos para los dos lados de la conexión.Conectores de PCB masculinos generalmente denominados encabezados de pines, ya que son simplemente filas de pines, mientras que los conectores de PCB femeninos se denominan enchufes, receptores o incluso (un poco confuso) receptores de encabezado.

Por qué elegir CNJWY:

1Garantizar la calidad

CNJWY se ha centrado en mejorar los sistemas de control de calidad, con el objetivo de proporcionar productos de alta calidad que cumplan con el certificado ISO9001 durante años.

2Precio competitivo

Tenemos un conjunto completo de procesos de producción que incluyen galvanoplastia, estampado, moldeo por inyección, ensamblaje para garantizar nuestro precio competitivo.

3Embalaje personalizado

Todos los productos están disponibles para el embalaje personalizado de acuerdo con su demanda.

4Entrega rápida.

La producción más eficiente hace que la entrega sea rápida, lo que aseguraría el tiempo de entrega siempre por delante de sus expectativas.

Aplicación del producto

Generalmente, las cabeceras femeninas con cabeceras de pin adecuadas se utilizan para terminar los módulos creados en la industria electrónica.
