DS-08P 25mA 16 Pin Duplex 2.00mm Conector de cabecera de pin de carrera

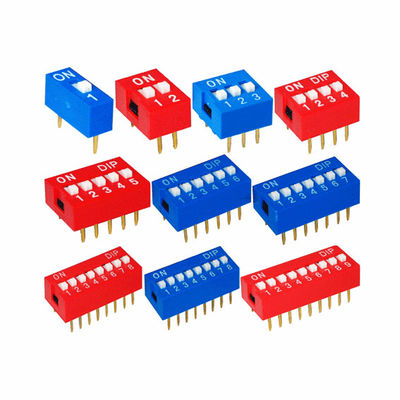

Suministro Discal Switch pin DS-08P rojo y azul dorado 8-bit 16-pin duplex con larga vida y buena calidad

Propiedades mecánicas:

1. Fuerza de funcionamiento: 8N (máximo)

2- Pulso del botón: 2,00 mm
3Temperatura de funcionamiento: -20°C~+70°C

4Temperatura de almacenamiento: -40°C~+85°C

Rendimiento eléctrico:

1- Vida útil eléctrica: probada bajo voltaje de 24VDC y corriente de 25mA, capaz de moverse hacia adelante y hacia atrás durante 2000 veces.
2. Corriente nominal para conmutaciones poco frecuentes: 100mA, 50VDC.
3Corriente nominal para conmutación frecuente: 25mA, tensión de resistencia: 24VDC.
4Impedancia de contacto: valor inicial máximo 50 m Ω máximo 100 m Ω después del ensayo
5Resistencia de aislamiento: mínimo 100 m Ω, 500 VDC.

6- Resistencia a la compresión: 500 VAC/1 min
7Capacidad entre polos: máximo 5 pF.

8. Bucle: contacto único selección única

Proceso de soldadura y limpieza:

1Asegúrese de que el interruptor esté en posición "apagado" durante todas las operaciones.
2Soldadura manual: se utiliza una soldadura de 30 vatios para controlar la temperatura a 320°C, y el tiempo de soldadura es de aproximadamente 2 segundos.
3. Soldadura en onda: la temperatura de soldadura recomendada es de 250+5°C durante 3-5 segundos.
4Proceso de limpieza: se utiliza onda ultrasónica para limpiar, lo que puede dar mejores resultados;
Cuando se utilice la limpieza a vapor, la temperatura no debe exceder los 51°C.
