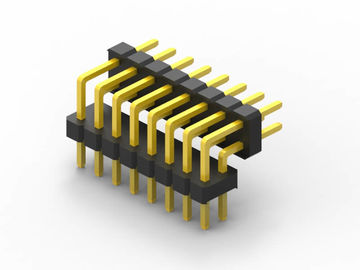

Conector pin de ángulo recto del PWB, conector durable del jefe del Pin del bulto 20

PCB Right Angle Pin Connector , Durable Bulk 20 Pin Header Connector
PCB Right Angle Pin Connector , Durable Bulk 20 Pin Header Connector PCB Right Angle Pin Connector , Durable Bulk 20 Pin Header Connector

Ampliación de imagen :  Conector pin de ángulo recto del PWB, conector durable del jefe del Pin del bulto 20

Datos del producto:

Lugar de origen: China
Nombre de la marca: JWY
Certificación: UL/SGS/RoHs/REACH
Número de modelo: ST254-XXXXXX

Pago y Envío Términos:

Cantidad de orden mínima: 2Kpcs
Precio: Negotiation
Detalles de empaquetado: Empaquetado de PE/Tray/Tube/Tape/Reel
Tiempo de entrega: 7 a 15 días laborables
Condiciones de pago: T/T y Western Union
Capacidad de la fuente: 100000pcs por día
Descripción detallada del producto
Grado actual: 3.0AMP Temperatura de funcionamiento: -40℃ a +105℃
Nombre del producto: Jefe del Pin Recubrimiento de contacto: Au o Sn sobre el Ni
Material de aislador: PA6T Aplicación: Placa madre/coche automotriz/de la balanza
Alta luz:

conectores pin de la placa de circuito

,

jefe superficial del perno del soporte

doblez cóncavo plástico del doble dual de la fila del conector del jefe del Pin del varón de 2.54m m a través del agujero



¿Cuál es un conector del PWB?



Los conectores impresos de la placa de circuito son sistemas de la conexión montados en PCBs. Los conectores del PWB se utilizan típicamente para transferir señales o poder a partir de un PWB a otro, o a o desde el PWB de otra fuente en la estructura del equipo. Proporcionan un método fácil de diseño para la fabricación, pues el PCBs no es cableado el uno al otro y se puede montar más adelante en un proceso de producción.



Orientaciones del conector del PWB



El conector del PWB del término refiere a un sistema multiclavijas básico de la conexión, típicamente en una disposición rectangular. Un par de acoplamiento de conectores del PWB estará para el tablero-a-tablero o el cable-a-tablero (alambre-a-tablero). Las disposiciones del tablero-a-tablero pueden dar una gama de orientaciones de la conexión del PWB, basada todo en incrementos de 90 grados:

  • Paralelo o entresuelo – ambos conectores son orientación vertical;
  • 90 grados, de ángulo recto, placa madre a la tarjeta secundaria – un conector es vertical, uno horizontal;
  • 180 grados, de coplanario, Borde-a-borde – ambos conectores son orientación horizontal.

Otros nombres para los conectores del PWB



Los conectores del PWB se pueden conocer como producto de la interconexión del PWB. Los términos específicos también se utilizan para los dos lados de la conexión. Los conectores masculinos del PWB se refieren a menudo como jefes del Pin, pues son simplemente filas de pernos. Los conectores femeninos del PWB se pueden llamar Sockets, los receptáculos, o aún (algo confusamente) los receptáculos del jefe.



Especificaciones:



Nombre de productos Conector del Pin Header/PCB
Echada 2.54m m (0,1")
Empaquetado Bulto
Grado actual 3.0AMP
Resistencia de contacto 20mΩ máximo
Voltaje de Withstand 500V AC/DC
Resistencia de aislamiento Minuto 1000MΩ
Temperatura de la operación -40℃ a +105℃
Material del contacto Aleación de Coppy
Recubrimiento de contacto Au o Sn sobre el Ni
Material de aislador PA6T o PBT+30%GF (UL94V-0)
Tipo del montaje A través del agujero
Terminación Soldadura
Tamaño del Pin Pin cuadrado de 0.64m m
Color Negro o modificado para requisitos particulares



Porqué elija CNJWY:



1. Garantía de alta calidad

CNJWY se ha estado centrando en la mejora de los sistemas del control de calidad, teniendo como objetivo proporcionando los productos de alta calidad que el certificado cabido ISO9001 por años.



precio 2.Competitive

Tenemos un proceso de producción entero del sistema que incluyen el electrochapado, sellando, el moldeo a presión, montaje para asegurar nuestro precio competitivo.



3. Empaquetado modificado para requisitos particulares

Todos los productos están disponibles para el empaquetado modificado para requisitos particulares según su demanda.



4. Entrega rápida

El producir más eficiente hace la entrega rápida, que se aseguraría del plazo de ejecución siempre delante de su expectativa.





Uso del producto:



Jefe masculino ampliamente utilizado en diversa industria tal como automotriz, equipamiento médico, ordenador del perno y así sucesivamente. como abajo imagen están los escenarios del uso. la imagen es limitación, porque más detalle que usted puede entrar en contacto con directamente con nuestro equipo de las ventas
